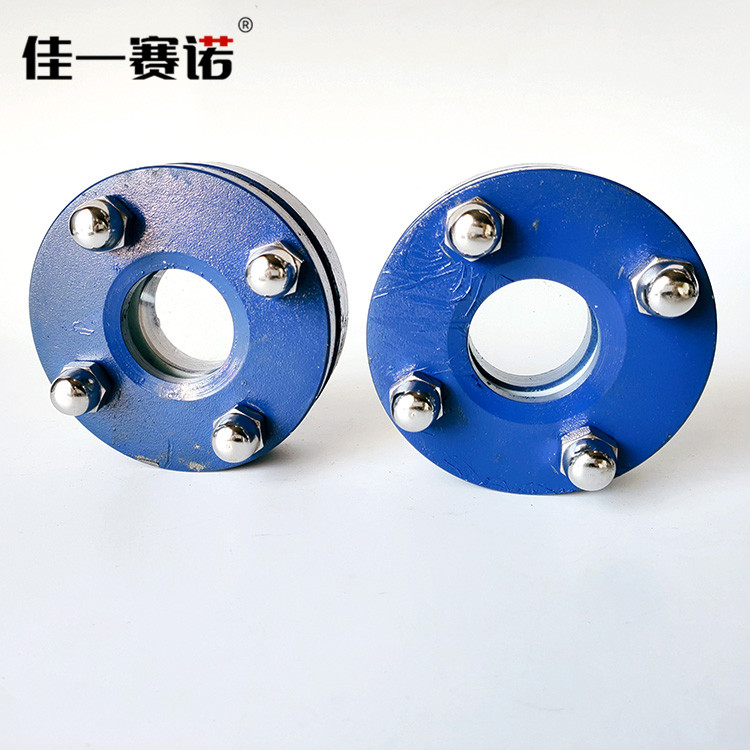

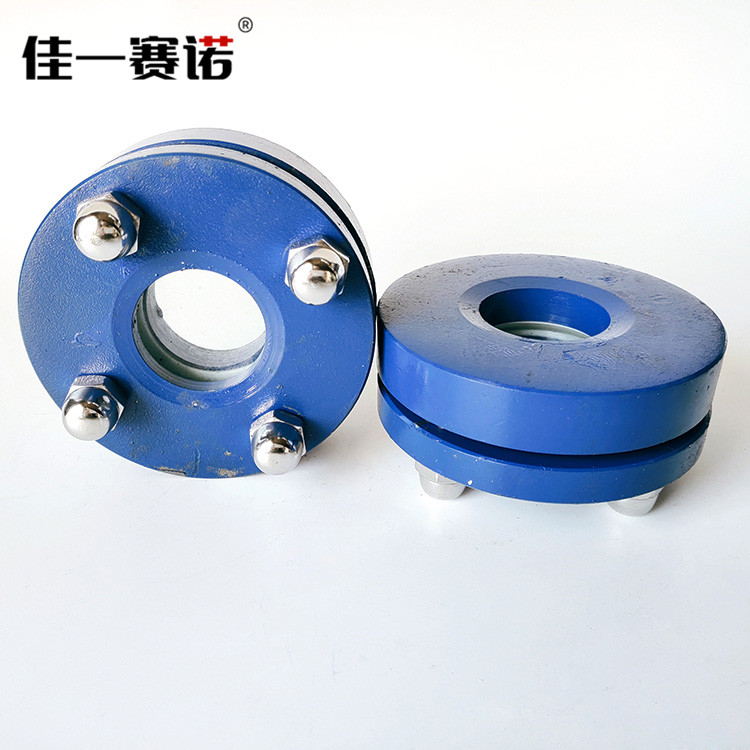

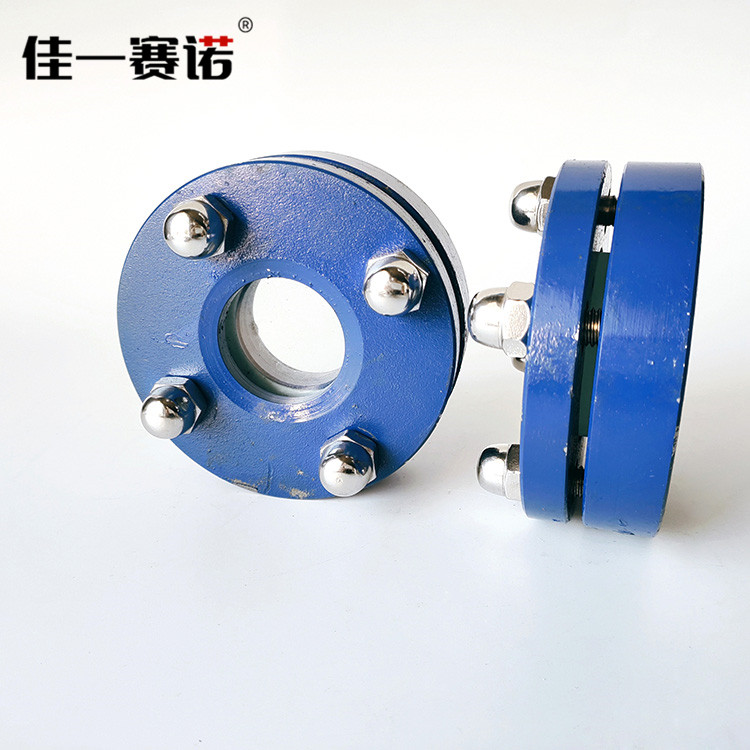

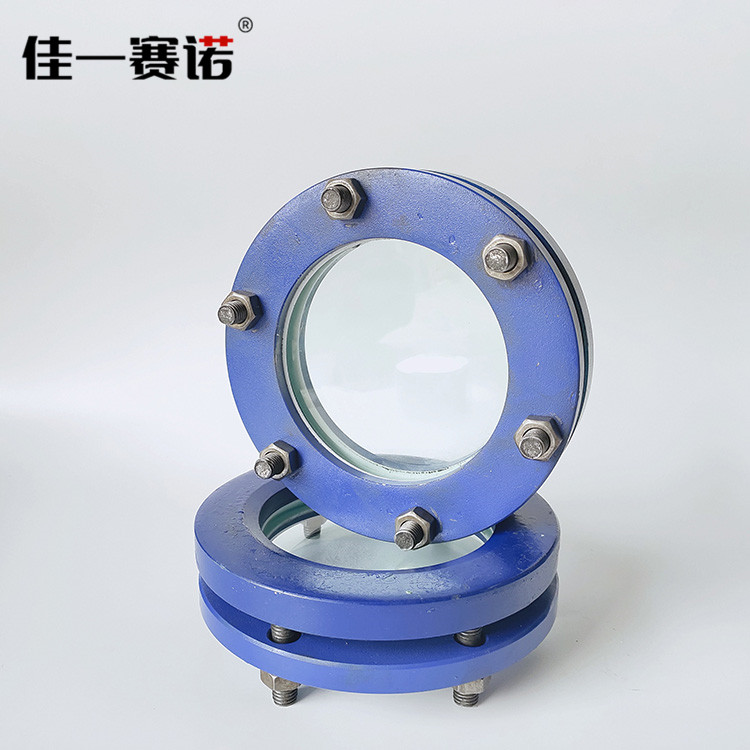

品名：碳鋼法蘭視鏡（碳鋼法蘭對夾式視鏡）
公稱通徑：50-200（MM）
公稱壓力：0.6mpa,1.0mpa
主體材質：Q235-A碳鋼、不銹鋼201、304、316L
玻璃材質：鋼化玻璃
介質溫度：0-250℃
 視鏡適用于石油，化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。
材質有不銹鋼，碳鋼，襯里等。使用壓力高為25kgf/cm2,允許介質溫度為0-200℃。
視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色差度溫差為180℃。
碳鋼法蘭視鏡主要技術參數如下：（訂貨須注明以下規格）

一、法蘭視鏡工作原理及相關知識

安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，法蘭視鏡在大中口徑、中低壓力的使用領域，它是主導的法蘭視鏡形式。

用途:本法蘭視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

結構:該法蘭視鏡主要由法蘭視鏡底板、法蘭視鏡玻璃、閥門組件等組成。

尿素生產過程中，在帶法蘭視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計法蘭視鏡玻璃損壞，法蘭視鏡底板變形，而且在安裝法蘭視鏡玻璃過程中，有時因受力不均勻，易造成法蘭視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。

根據尿素生產過程中“液體受溫度影響易結晶”這一特點，結合各類截止閥，保溫閥使用特點，經過長期的觀察、摸索和思考，設計出利用法蘭視鏡底板為閥體，在底板上、下進液處各加一閥門進行控制，在法蘭視鏡底板上安裝法蘭視鏡玻璃液位計，周圍通保溫蒸汽保溫，以防止液體降溫結晶形成假液位。法蘭視鏡底板焊接到塔類容器上，利用塔體的熱量提高法蘭視鏡底板的溫度，進一步防止液體結晶。如果法蘭視鏡泄漏或法蘭視鏡玻璃損壞，可先關閉底板上的閥門，這樣既起到不停車就可更換法蘭視鏡玻璃的目的，又能夠保證生產的正常進行，而且操作人員的人身安全及工作環境安全也得到了保障。

二、注意事項

安裝使用可控式保溫法蘭視鏡時需注意的問題:

⑴ 改進法蘭視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。
