不銹鋼卡箍的結構

不銹鋼卡箍的軸向斷面呈凹形，在內側的上下二個面是斜面，它與水平面的傾斜視點應小于摩擦角，一般為5°～7°。在凹槽處，為了緩和應力會集，轉角半徑越大越好。

用不銹鋼卡箍銜接的封頭和筒體法蘭都具有凸肩，凸肩上斜面的傾斜視點與卡箍斜面相同。當上緊時，幾個卡箍片被牢固地連在一起，依托配合斜面的作用，使封頭和筒體法蘭靠攏，從而達到密封。

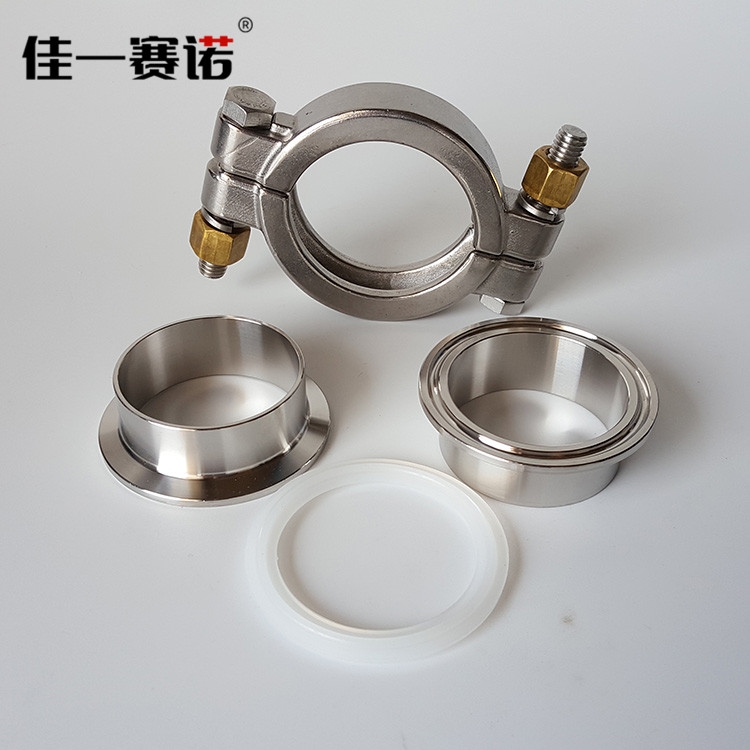

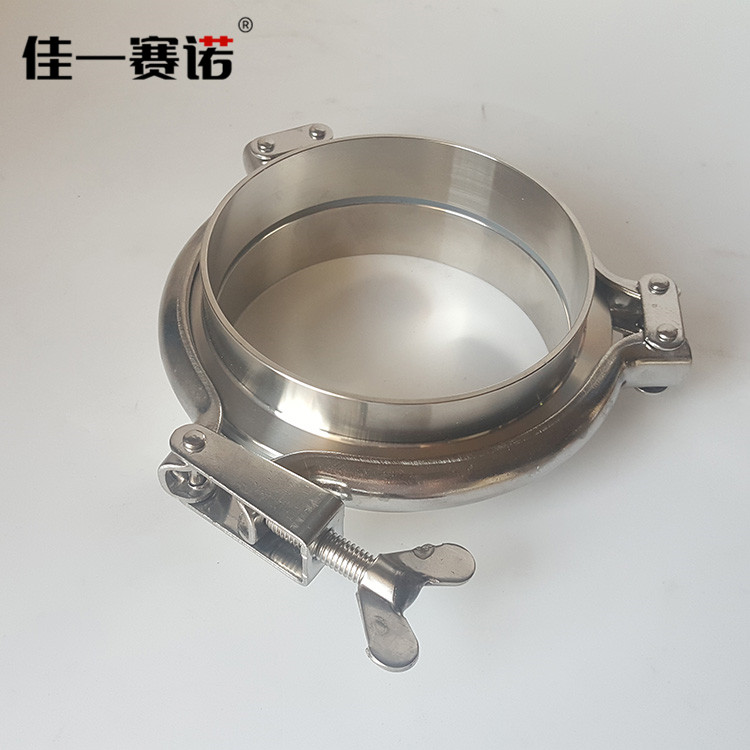

不銹鋼卡箍一般分為兩種，一種是由螺栓銜接的。這種卡箍又可按卡箍片的個數分為二半拚合式、三塊拚合式或更多塊拚合式。他們是依托銜接螺栓來緊固的。另一種是快卸式卡箍，它是借助于二對傘齒輪組成的傳動裝置以二個螺栓來緊固的。

卡箍接頭能承受多大壓力?

不銹鋼溝槽卡箍不銹鋼水管溝槽式連接使用介紹

不銹鋼水管溝槽式連接是一種新型連接方式，具有安裝簡單、方便、快捷，易于維護等優點，適用于建筑給排水、消防、自動噴淋等行業的流體輸送。

工藝說明,使用溝槽加工設備將管道的接頭部位加工成環形溝槽，安裝時在管端上套上橡膠密封圈，用拼合式卡箍件進行連接，從而達到緊固與密封效果。

卡箍接頭能承受多大壓力?

應該是大于100的管道用的吧，一般管道的設計壓力力是1.6MP，按1.5倍算的話最少可達到2MP，我在試壓時曾一不小心打到5MP過， 好嚇人喲，，

還有一種是不銹鋼卡壓式的，我們廠曾經內部做試驗打到過50MP ，是32的不銹鋼管。

一般不建議也不允許打高壓，容易造成暗傷，如果爆管的話會打傷人的。

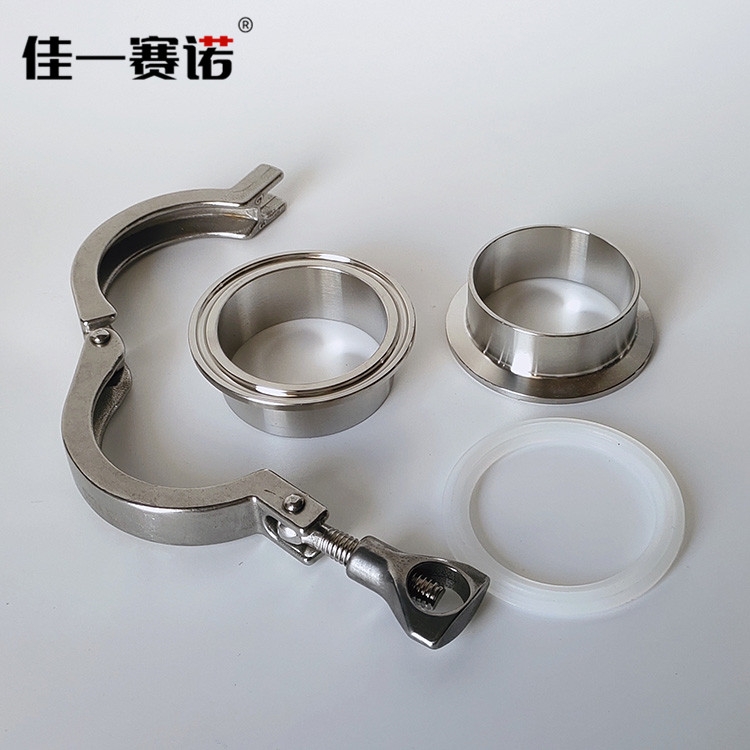

卡箍的基本知識

卡箍，是一種溝槽式的管卡，主要用于乳制品、啤酒、食品、飲料、制藥、生物工程等工業領域。

卡箍規格：3/4寸-12寸 、DN20-DN300;

卡箍材質：采用AISI304、316或AISI316L;

光潔度：內表面機械拋光Ra≤0.4-0.8μm，

外表面鏡面(BA)或者亞光(2B)，Ra≤0.8μm;

應 用：乳制品、啤酒、食品、飲料、制藥、生物工程等工業領域;

1、標準：DIN、ISO、SMS、3A、IDF等;

2、規格：3/4"-12";

3、材質：不銹鋼精鑄304，不銹鋼鑄造304,普通不銹鋼;

4、光潔度：內外機械拋光Ra≤0.8μmm，外表面拋亮光;

5、用途：適用于乳品、食品、啤酒、飲料、制藥、化妝品等工業領域的不銹鋼管路系統;
