法蘭視鏡和管道法蘭有什么區別

法蘭連接由一對法蘭、一個墊片及若干個螺栓螺母組成。法蘭聯接是一種可拆聯接。接下來小編給大家介紹一下關于法蘭視鏡和管道法蘭的知識，讓大家對其有一個大概的了解。

原理：墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使聯接嚴密不漏。

性能：較好的強度和密封性，結構簡單，成本低廉，可多次重復拆卸，應用較廣 。

失效形式:主要表現為泄漏,泄漏量控制在工藝和環境允許的范圍內。

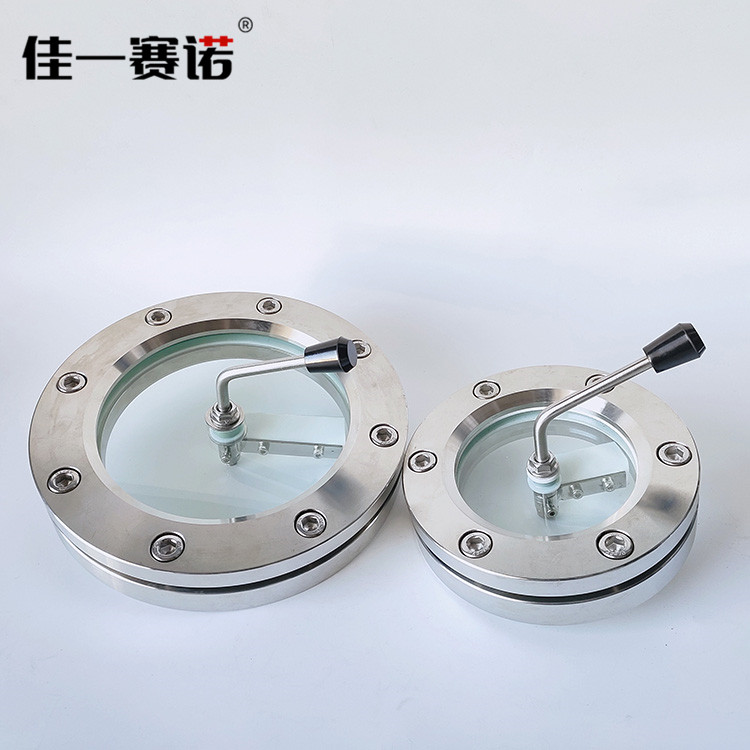

視鏡中有一個通用名稱叫法蘭視鏡,既是設備視鏡(容器視鏡),這是一款用在容器設備上面,觀測容器內部物料工作情況,是視鏡中使用比較多的一個樣式.

既然有法蘭視鏡,那么就會有視鏡法蘭,單從字面上理解,就是構成法蘭視鏡的兩片法蘭,這個本來也沒有錯,可就是有些客戶弄不清楚這個視鏡法蘭跟管道法蘭的區別,老有客戶問這兩個法蘭的尺寸能不能匹配,或者說怎么尺寸相差太大......

法蘭又叫法蘭凸緣盤或突緣。法蘭是管子與管子之間相互連接的零件，用于管端之間的連接;也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。

法蘭視鏡與對夾法蘭視鏡其實就是一種產品,化學工業部的標準稱呼是壓力容器法蘭視鏡,因?yàn)榻Y(jié)構形式,就是兩片平板法蘭中間夾著一片玻璃,有人就叫做平板法蘭視鏡;又因?yàn)椴Ａ潜粌善ㄌm對夾固定的,又稱為對夾法蘭視鏡。接下來小編給大家介紹一下法蘭視鏡安裝需要注意什么地方?

一、法蘭視鏡工作原理及相關知識

安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，法蘭視鏡在大中口徑、中低壓力的使用領域，它是主導的法蘭視鏡形式。

用途:本法蘭視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

結構:該法蘭視鏡主要由法蘭視鏡底板、法蘭視鏡玻璃、閥門組件等組成。

尿素生產過程中，在帶法蘭視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計法蘭視鏡玻璃損壞，法蘭視鏡底板變形，而且在安裝法蘭視鏡玻璃過程中，有時因受力不均勻，易造成法蘭視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。

根據尿素生產過程中“液體受溫度影響易結晶”這一特點，結合各類截止閥，保溫閥使用特點，經過長期的觀察、摸索和思考，設計出利用法蘭視鏡底板為閥體，在底板上、下進液處各加一閥門進行控制，在法蘭視鏡底板上安裝法蘭視鏡玻璃液位計，周圍通保溫蒸汽保溫，以防止液體降溫結晶形成假液位。法蘭視鏡底板焊接到塔類容器上，利用塔體的熱量提高法蘭視鏡底板的溫度，進一步防止液體結晶。如果法蘭視鏡泄漏或法蘭視鏡玻璃損壞，可先關閉底板上的閥門，這樣既起到不停車就可更換法蘭視鏡玻璃的目的，又能夠保證生產的正常進行，而且操作人員的人身安全及工作環境安全也得到了保障。

二、注意事項

安裝使用可控式保溫法蘭視鏡時需注意的問題:

⑴ 改進法蘭視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。
